一．概述

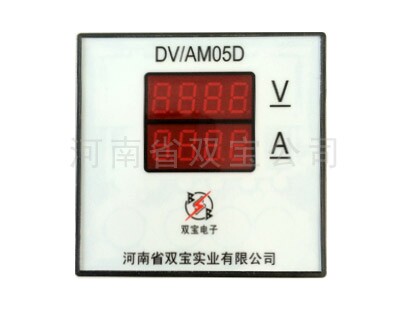

DAM05D-V/A 智能直流電流電壓表是專為光伏發電設備而設計的一款直流電流電壓同時測量顯示并具有 485 數據通訊的一款智能型儀表。另配模擬量模塊可實現 4-20ma 模擬量輸出，另配開關量模塊可實現報警輸出

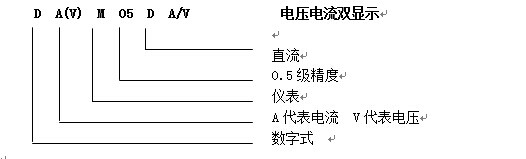

二．型號及含義
DAM05D-V/A 智能光伏電壓電流表
三．主要技術數據
準確度： 0.5 級
顯示位數：雙顯整四位，刷新周期 1s。
標稱輸入：直流電流： 75mv 。
直流電壓：直通 0-1000V（最大 1080V）。
量 限： 輸入電流可根據分流器變比設置顯示值
過量程：電壓持續 1.2 倍，瞬時電壓 2 倍/5 秒；電流持續 1.2 倍，瞬時 10 倍/2 秒。
線性誤差要求：在測量范圍內滿足第 0.5 級準確度的要求。
穩定性要求：儀表在標準溫度下接入電源及信號，連續通電 8h 后，測量準確度滿足 0.5 級準確度的要求。
輸入阻抗： 電壓回路-1000V 輸入不小于 2MΩ，爬電距離 15mm；75mv輸入不大于 10Ω 電流回路 75mv 輸入不大于 10Ω。500mA 輸入不大于 2Ω
通訊接口：RS485 串行通訊接口，MODBUS 通訊協議
輔助電源： AC220V±10%，功耗小于 3VA，
絕緣耐壓：交流有效值 2.5kv，1min；絕緣電阻≥100MΩ。
平均無故障工作時間≥10000h
工作條件：環境溫度-5~40℃，相對濕度≤90%
四．外形及開孔尺寸、端子接線
請根據儀表標簽所標定規格接線

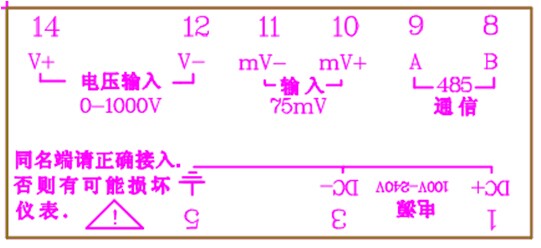

接線圖

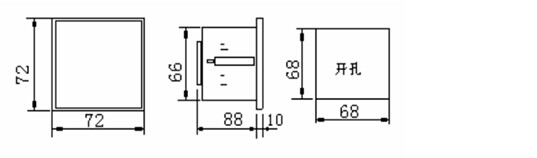

下圖分別為開空尺寸和外形圖
| 開孔尺寸及外形圖河南省雙寶實業有限公司駐馬店市天中山大道609號0396- 2816798；13839636288 |
