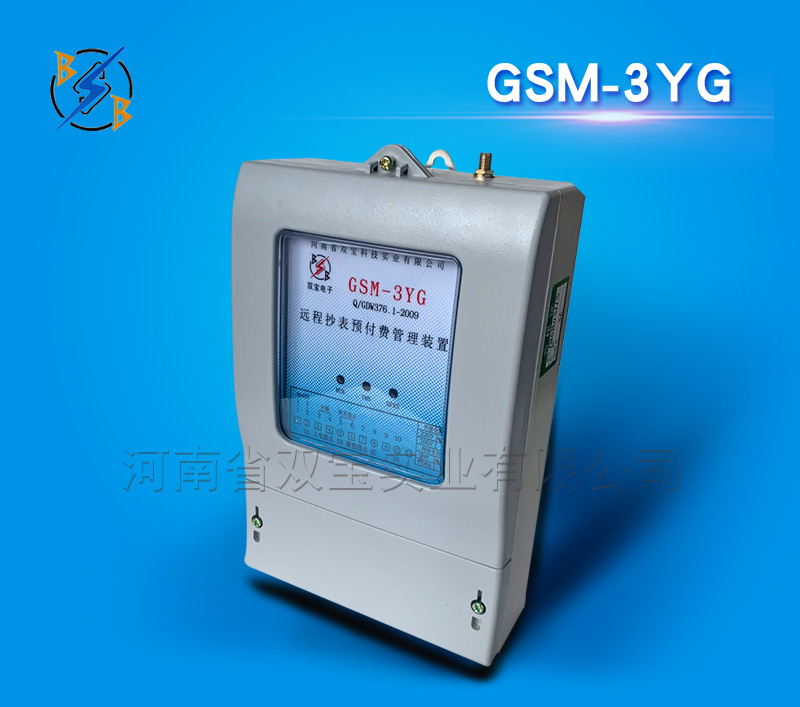

GSM-3YG遠程抄表用電管理終端

一、概述
GSM-3YG用電管理終端是根據最新國網標準（376.1-2009）研發的，集配變監測、控制、竊電報警、遠方抄表、遠方通信等功能于一體的新型智能儀器。可廣泛用于城鄉變電站、用戶專用變、公用配變的運行監控與管理、系統組成包括前置機系統、工作站系統、數據綜合分析與應用系統（web網頁發布）。前置機系統是通訊處理的平臺，主要完成與通訊和規約解釋相關的處理邏輯，負責后臺操作與通道信息傳輸?shù)霓D(zhuǎn)換；工作站系統是操作后臺，面向應用，負責系統的采集監控、異常告警、數據分析及綜合應用等功能；數據綜合分析與應用系統通過瀏覽器方式將相關信息對外發布，是外界了解負荷管理系統的窗口。
二、主要特點
1. 終端的線路設計和元器件的選擇以較大的環境允差為依據，因此可保證整機長期穩定工作,精度基本不受頻率、溫度、電壓變化影響。整機體積小，重量輕，密封性能好，可靠性較其它同類產品有明顯提高。
2. 上行通信信道采用高速全雙工的工業級 GPRS/CDMA/網絡通訊模塊.
3. 采用先進的8位RISC嵌入式工業級CPU、16MBytes大容量FLASH存儲器。
4. 終端內置交流250V/20A長壽命繼電器，支持費率定值控制、保電/剔除、遠方控制。
5. 內置1Ah 3.7V的可充鋰電池作為后備電源，保證終端在電網停電情況下具有至少與主站通訊 24小時。
6.內置3.6V記憶電池作為后備電源，保證當電網停電后終端的內部數據不丟失，日歷、時鐘和程序等正常運行，來電后自動投入運行。在完全停電下可維持終端時鐘運行 3年以上。
7. 終端內置TCP/IP協議，支持有無線網絡通信方式。
8. 終端電源供電采用低電源功耗。
9.終端有自測試、自診斷功能，發現終端的部件工作異常有記錄。

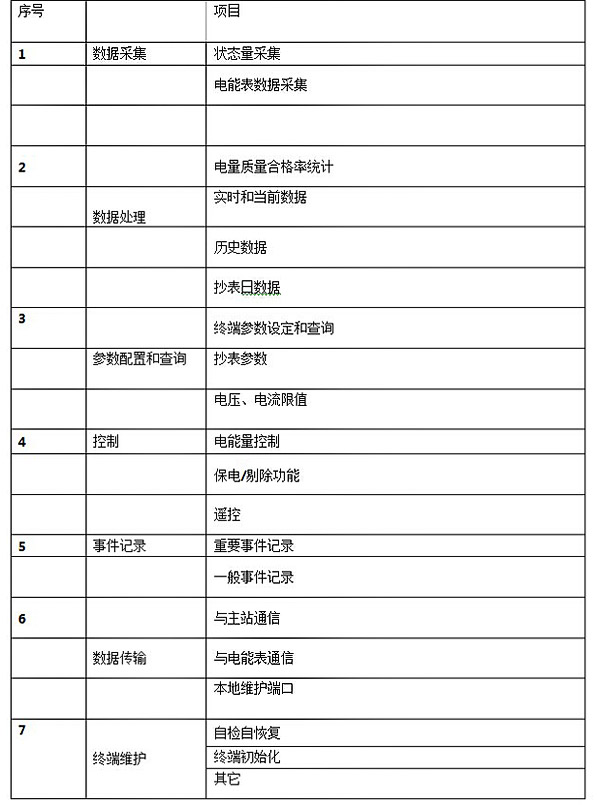

三、功能配置

四、數據采集/控制
終端能按設定的終端抄表日或定時采集時間間隔對電能表數據進行采集、存儲，并在主站召測時發送給主站，終端記錄的電能表數據，與所連接的電能表顯示的相應數據一致。
數據統計處理
 實時數據
終端按照要求可以采集實時和當前數據。
 歷史數據
包括歷史日數據、抄表日數據、歷史月數據。
 電能表運行狀況監測
能夠監測電能表運行狀況。
 電能質量數據統計
能夠統計電壓、功率因數合格率。
 停上電時刻
能準確記錄停電和上電時刻。
 控制功能
 功率定值閉環控制
能夠執行時段功控、廠休功控、當前功率下浮控、營業報?？?。
 電能量控制
能夠執行購電控、月電控。
 遙控
能夠接收主站的跳閘控制命令，按設定的告警延遲時間、限電時間和控制輪次動作輸出繼電器，控制相應被控負荷開關。
 保電和剔除
能夠根據主站下發命令進入或解除保電和剔除狀態。
五、主要技術參數
電壓：3×100V 3×57.7V/100V 3×220V/380V
工作溫度：-20～65℃
極限工作溫度：-25～55℃
電壓范圍：額定電壓 ±30%頻率范圍：50Hz±5%
平均無故障時間：MTBF ≥5 0000h
設計壽命：15年外形尺寸： 22*15*5cm;
凈重：1.3kg
電池壽命：10年電池連續工作時間：≥3年
六、常用硬件接口
告警：1路；RS485：1路；門接點：1路；備用:  2路；
